Napredna bus rješenja za brzi prijenos podataka

Razvojem automatizacije posljednjih godina značajno su porasli i zahtjevi za prijenosom podataka. Nekadašnji klasični podatkovni kabeli, korišteni za jednostavne 1:1 veze između senzora i jedinica za obradu podataka, danas se postupno zamjenjuju bus sustavima koji omogućuju bržu i složeniju komunikaciju unutar cijelog sustava.

Bus sustavi zahtijevaju specijalne kabele projektirane za digitalni prijenos sa strmim bridovima signala. Radi se o namjenskim podatkovnim kabelima prilagođenim zahtjevima pojedinog bus sustava – od boje i presjeka vodiča do kapacitivnih i induktivnih svojstava koja osiguravaju odgovarajući valni otpor.

Ovi kabeli čine osnovu za poznate sabirničke sustave poput Profibusa, Profineta i CAN busa, ali i USB-a te CC-Linka, čime osiguravaju pouzdan i neprekidan prijenos podataka

Prednosti bus kabela

Kompatibilnost s vodećim industrijskim protokolima
Optimizirana konstrukcija za dinamičke primjene (uvijanje, mali radijusi savijanja)
Stabilne performanse pri visokim brzinama i ubrzanjima
Vanjski plašt od PVC-a, PUR-a, iguPUR-a ili TPE-a za sve radne uvjete
Pouzdan digitalni prijenos uz visoku EMC zaštitu
Kontrolirani valni otpor za preciznu komunikaciju
Ispitana rješenja za dugotrajnu primjenu u energetskim lancima

Bus kabeli kompatibilni su sa svim uobičajenim industrijskim sustavima

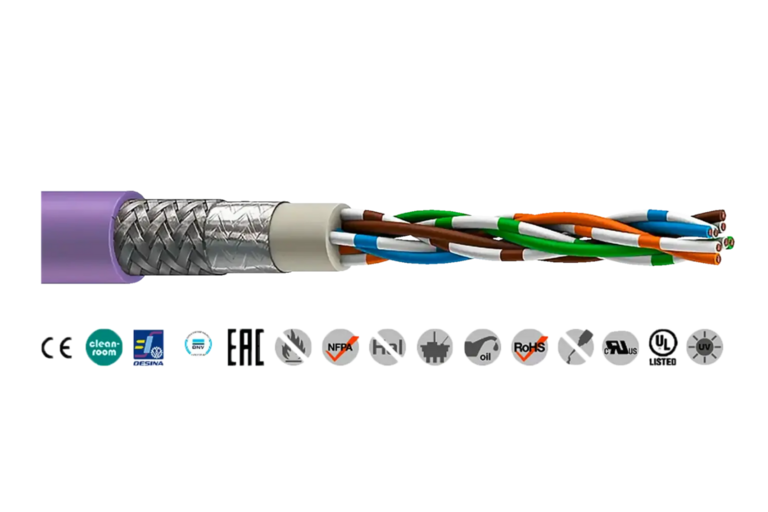

Bus kabeli dostupni su za sve poznate industrijske sustave kao što su Profibus, Interbus, Profinet, Ethernet, CAN-Bus, DeviceNet, ASi i CC-Link. Ovisno o seriji kabela, primjenjivi su u uvjetima s torzijom, ekstremnim klimatskim uvjetima, malim radijusima savijanja ili velikim duljinama – čak i pri visokim brzinama i ubrzanjima.

Projektirani su za radijuse savijanja do 7,5×d te dolaze s vanjskim plaštem od PVC-a, iguPUR-a, PUR-a ili TPE-a, ovisno o specifičnim zahtjevima primjene.

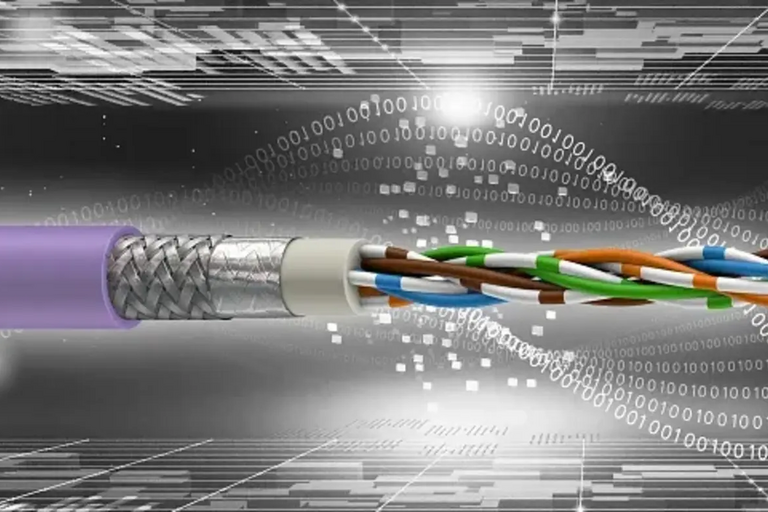

ethernet

Standard priznat u automatizaciji

Postoje brojni bus sustavi temeljeni na Ethernetu, uključujući Profinet, CC-Link IE, EtherCAT i Sercos. Svi se oni temelje na arhitekturi koja se već dugi niz godina koristi u IT sektoru, na poslužiteljima i računalima.

Ethernet se razvrstava po kategorijama (CAT5, CAT5e, CAT6A, CAT7) koje definiraju podržane frekvencije i brzine prijenosa podataka – od 100 Mbit/s do 10 Gbit/s. Ovisno o zahtjevima primjene, kabeli sadrže dva ili četiri para vodiča (parice), s pojedinačnim oklopom parica ili zajedničkim oklopom.

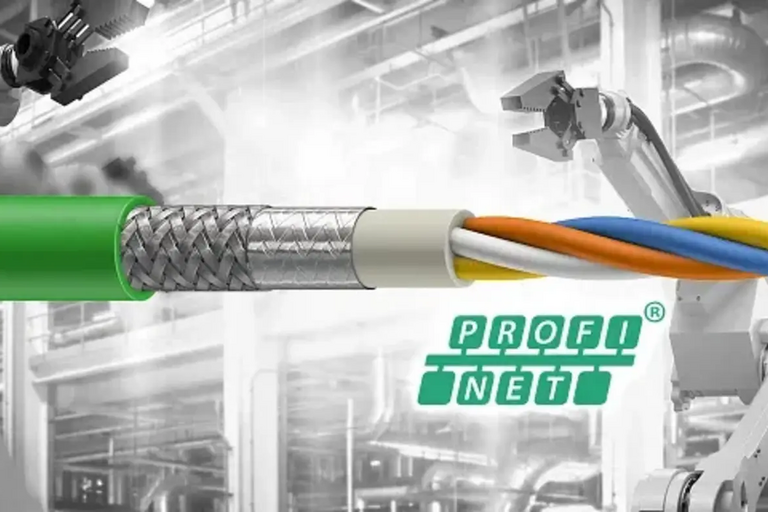

profinet

Pouzdano rešenje za industrijsku automatizaciju

Profinet je jedan od najrasprostranjenijih bus kabela u industriji, zahvaljujući mogućnosti prijenosa u stvarnom vremenu i modularnoj strukturi koja ga čini pogodnim za širok raspon primjena.

U ponudi imamo devet različitih mehaničkih izvedbi Profinet kabela – od modela s PVC ili PUR plaštem do kabela za specijalne namjene s torzijom ili visokim mehaničkim opterećenjem. Profinet je dio Industrial Ethernet obitelji, zajedno sa Sercos, EtherCAT i CC-Link IE sustavima. igus je član korisničke organizacije Profinet te poštuje sve važeće tržišne standarde.

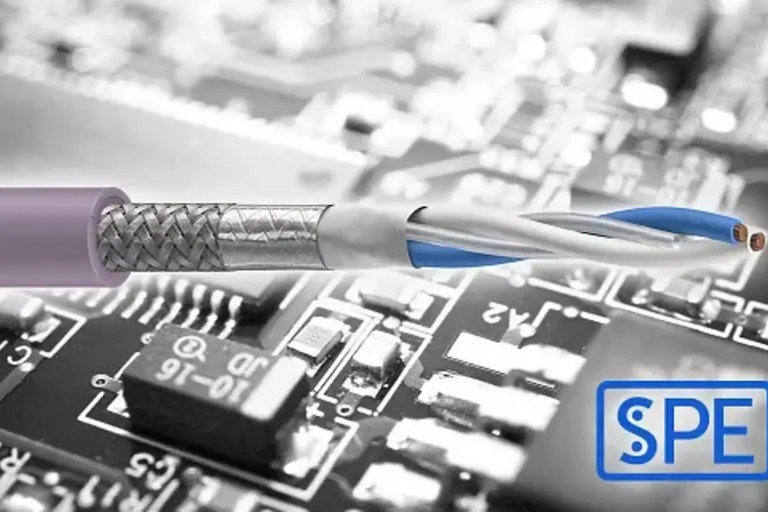

spe

Single Pair Ethernet – najnovija generacija bus tehnologije

Single Pair Ethernet (SPE) najnovija je tehnologija u obitelji bus sustava, predstavljena 2019. godine, koja je brzo osvojila tržište. Ova inovacija otvara nove mogućnosti za brzo rastuće IIoT primjene (Industrijski Internet stvari / Industrial Internet of Things).

Glavna značajka SPE tehnologije je kabel sa samo jednim parom vodiča (jednom paricom) koji unatoč tome omogućuje prijenos CAT5e signala. U suradnji s SPE udruženjem kontinuirano radimo na razvoju i standardizaciji ove tehnologije. Ovaj tehnološki iskorak iznimno je važan za primjene s ograničenim prostorom za ugradnju.

profibus

Standard industrijski – neophodan

Profibus je danas jedan od najvažnijih industrijskih bus sustava. Razvijen početkom 1990-ih godina, brzo je postao mjerilo pouzdanosti i visokih brzina prijenosa podataka.

Profibus kabel vrlo je prepoznatljiv po svojoj crvenoj i zelenoj žili s pjenastom izolacijom. U ponudi imamo Profibus kabele s plaštem od PVC-a, PUR-a i TPE-a, prilagođene svim dinamičkim primjenama u energetskim lancima.

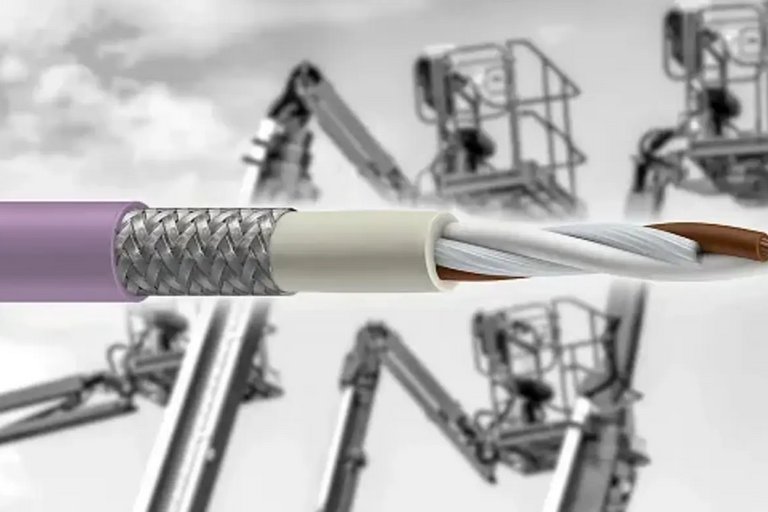

can bus

CAN-Bus – iznimno robustan bus sustav

CAN-Bus je iznimno robustan bus sustav, poznat po mrežnom protokolu otpornom na smetnje. Izvorno razvijen za automobilsku industriju, danas se sve više primjenjuje u industrijskim sustavima.

Posebnost CAN-Bus kabela leži u raznolikosti poprečnih presjeka prilagođenih specifičnim zahtjevima, kao i u mogućnosti izvedbe s jednim ili dva para vodiča, ovisno o samoj primjeni.

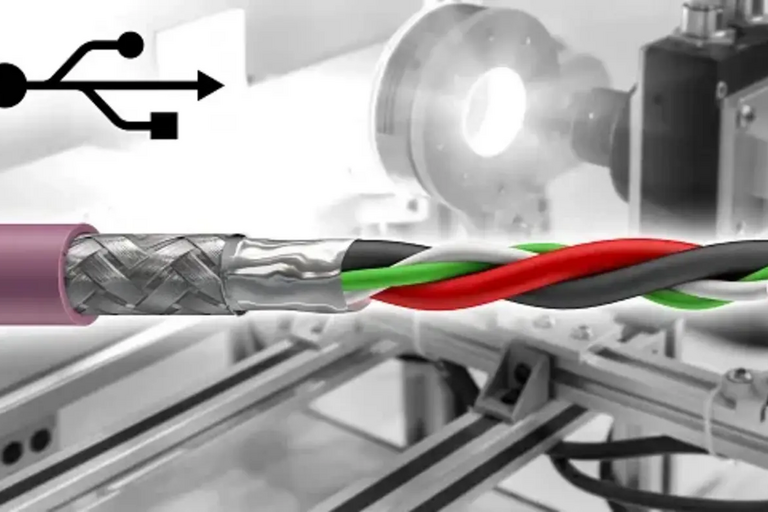

USB 2.0, USB 3.0, DVI

Bus kabeli za raznovrsne industrijske primjene

Bus cables are used in a wide range of applications, and industry often uses bus systems taken from the IT or consumer sectors. An example is USB 2.0 or USB 3.0, which are easily recognized by their characteristic connectors and can often be found in industrial environments.

A similar situation is with DVI, the typical interface for monitors. igus also offers customized solutions for these types of bus cables.
